應用方案

近年來，“云計算”的概念也走進了更多的行業和領域，作為基于互聯網的商務服務，云計算甚至可以讓你體驗每秒超過10萬億次的運算能力，如此強大的運算能力幾乎無所不能。用戶通過電腦、筆記本、手機等方式接入數據中心，按各自的需求進行存儲和運算。物聯網和“云計算”的結合，將為更多行業帶來新的變化與機遇。

數字城管指揮中心肩負著非常復雜而瑣碎的工作，包括城市供水、供氣、排水、市政、市容環衛、環境保護、公共交通、園林綠化、城市規劃、房地產開發管理、物業管理、建筑市場和建筑質量等涉及城市管理方面各個層面。

作為一個綜合性的指揮中心，對監控管理的信息集中度要求非常高，資訊量大，同時細節準確要求高，更要有全天候不間斷式的工作模式。結合其實際需求，清投視訊為其提供了TNet物聯網一云三端大屏幕拼接系統，為數字城管中心提供了網絡資源及相關資訊的實時演示、全天候的監控、管理、指揮調度，以及展覽、交流、會議等工作的便捷，更加直觀、高效地體現了現代化的管理技術及應用。

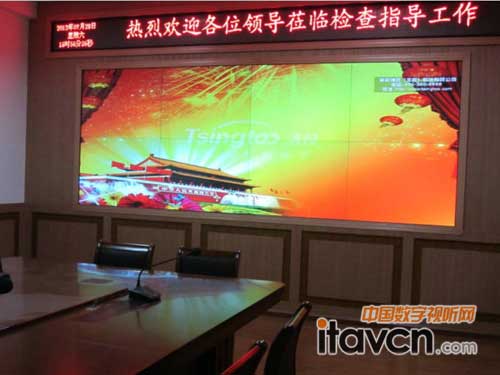

數字城管中心效果圖

系統構成

整套TNet物聯網拼接系統集多屏拼接技術、圖形信號處理技術、信號切換技術、網絡通信技術等為一體，是一款具有高亮度、高清晰度、高智能化的圖形信息顯示系統，由拼接顯示單元、拼接控制器、信號源及拼接控制軟件等幾個部分構成。

系統構成如下：拼接顯示墻為2×4的67寸DLP拼接；拼接控制器為分布式TNet物聯網拼接控制系統+VGA矩陣；為了實現大屏圖像在無線終端上實時回顯監控的功能，系統中加入“一云三端”服務器，構成TNet物聯網一云三端系統。

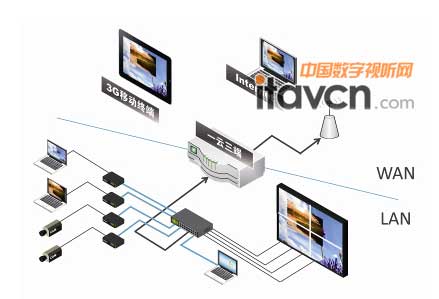

TNet物聯網一云三端系統示意圖

系統原理：

TNet物聯網拼接控制系統采用全新一代基于以太網的分布式架構，突破了以往的拼接控制器在穩定性、擴展性、信號類型以及傳輸距離等方面的限制，擁有穩定性高、無限擴展、信號質量好、傳輸距離遠等優勢。其分布式的結構提高了系統的整體穩定性，單個節點的損壞不會影響整個系統的功能，并從結構上提供了無限擴展的可能性——只需增加相應數量的節點連接至交換機；而基于網絡的特點使整個系統的布局更靈活，與其他系統的銜接也更方便，并可在此基礎之上開發出許多其他方面的應用。

此外，考慮到項目實際的顯示需求和成本預算，為了有效降低系統成本，在信號采集前段另配置了VGA矩陣，可以對輸入信號方便地進行切換選擇，節省了采集控制器的個數。

在此方案中，輸入源的畫面信息經矩陣切換選取后，由各個輸入節點采集，經過處理后通過網線傳輸至交換機，再由交換機經網線傳輸至集成在每個拼接單元內部的輸出節點，最后被輸出上屏；而整屏畫面可以被連入拼接顯示內網的一云三端服務器進行抓取，通過平板電腦、3G手機等終端設備登錄服務器，就可以實現大屏幕顯示畫面的遠程監控。

TNet采用了最新的獨創技術SDPT(Smart Division Transmission)。通過TNet Cell采集的視頻信號，依據在大屏幕上的預設位置，大小，在中預先進行了智能分割，并通過網絡精確傳送至大屏幕單元，最終顯示在大屏幕上，這就是量入為出的SDPT。TNet構架所具有的高采集率、高刷新率、高同步性、可擴展性均基于SDPT技術。

解決方案

TNet物聯網拼接系統作為一種分布式視頻墻系統，可以從功能上完全取代傳統集中式拼接控制系統。它可以高質量地完成圖像信號的處理、傳輸和顯示——將一個完整的圖像信號劃分成多個信號并分配給多個顯示單元，同時組成一個大的顯示屏幕來顯示動態畫面，并且能夠實現圖像視窗在全屏范圍內的任意縮放、漫游和疊加。

基于TNet物聯網構架分布式控制器的良好擴展性及穩定的性能，公司已創新性的研發出“物聯網一云三端”“超高清視頻顯示系統”“超高分底圖顯示系統”“TNet整屏錄播系統”等其他方面的應用，

一云三端

一云三端TNet是物聯網拼接顯示系統的一個非常有特色的擴展應用。其實現是通過將一云三端服務器連入已有的物聯網拼接系統中，大屏幕所顯示的整屏畫面就可以由連入拼接顯示內網的一云三端服務器進行抓取，并通過內置的無線路由模塊與外網相連接；利用平板電腦、3G手機等終端設備連接無線路由并通過瀏覽器登錄服務器，就可以實現對大屏幕顯示畫面的遠程監控。

本項目中，數字城管指揮中心系統顯示監控畫面，并發布管理調度信息。大屏畫面清晰流暢，實時顯示所有信號數據；但通常情況下查看信息受限于空間位置，只有進入指揮中心室內才能看到整屏畫面。而接入一云三端系統之后，需要查看大屏圖像時無需前往指揮中心，只要用平板電腦或3G手機連上無線路由，登錄一云三端服務器即可看到大屏幕系統實時畫面；不受房間的阻隔和線纜的限制，甚至可以在行走時隨時查看，為各辦公室工作人員即時查看調度信息提供了方便，真正實現了互聯網時代的遠程信息實時傳輸。更多一云三端案例詳情，請關注清投官網www.tsingtoo.com，或致電 400-060-8686咨詢。
