從系統的角度來看

隨著越來越多的設計以IT為中心，我們經常看到Q-SYS生態系統的運作是在“集中式”的配置中實現的，也就是說一臺處理器需要同時服務于多個房間。這種設計理念的明顯優勢是可以讓用戶降低其項目的總成本(TCO)。

中央化系統對硬件的需求減少意味著降低了用戶使用AV系統的價格門檻。但也不是沒有缺點，缺點是故障設備對整個系統的影響更大了。一個故障設備不再只是影響一個子系統，而可能會影響整個中央化系統(房間，樓層，整個建筑都可能受影響)。因此為了將這種潛在的風險最小化，QSC為客戶提供了當今市場上最全面的冗余功能選項。

從設計師的角度來看

冗余可以為您帶來：降低中央化系統的設計風險，延長系統的在線時間，減少下線時間，減少用戶的總成本，確保處理器和外圍設備的可靠性等。

硬件冗余

有幾個關鍵的技術因素會影響到我們的冗余能力。第一，Q-SYS的構架是基于處理器+外圍設備的理念。系統的主處理器通過網絡化連接也扮演著外圍設備主管的角色。其次，因?yàn)樗蠶-SYS處理器以及大部分現代的Q-SYS外設都配備了雙LAN端口，所以可以建立穩定的冗余連接。

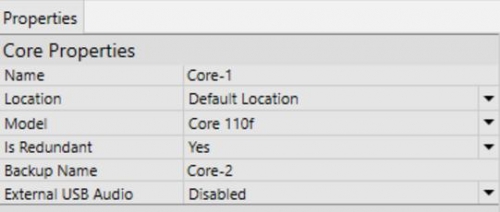

要開啟冗余功能非常簡單，只需將在Q-SYS Designer軟件中的“is Redundant”選項設置為“yes”，然后給其冗余設備命名即可。而且這個簡單的操作適用于從Q-SYS Core Nano到Q-SYS Core 5200在內的所有Q-SYS處理器。

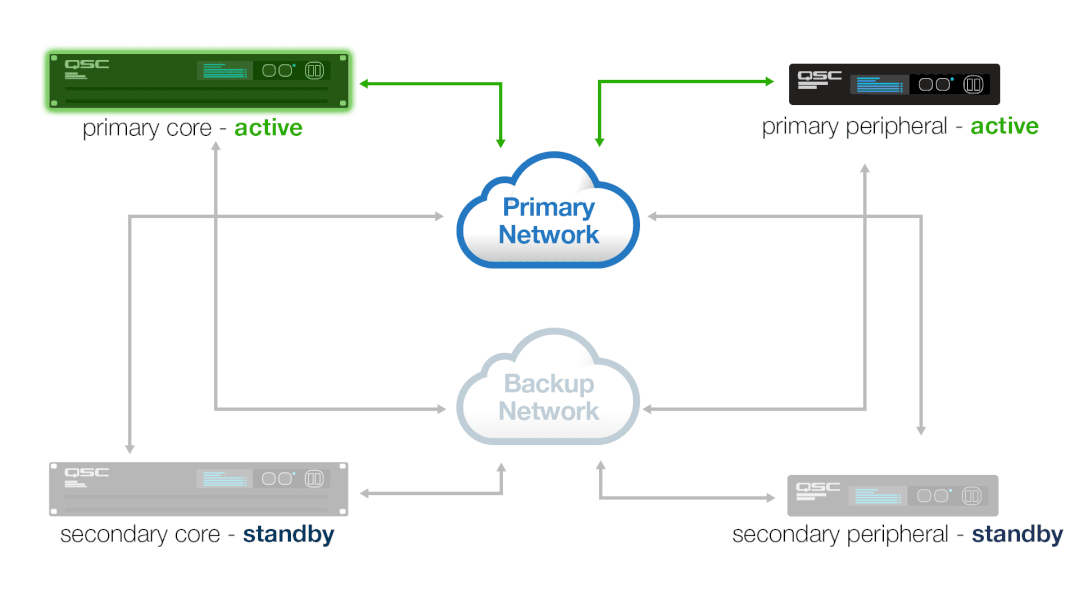

處理器冗余示例圖

設置流程也同樣適用于外圍設備。如下面例子，如果“IO-8 Flex-1”與處理器失去連接，“IO-8-Flex-2”就會自動啟用。

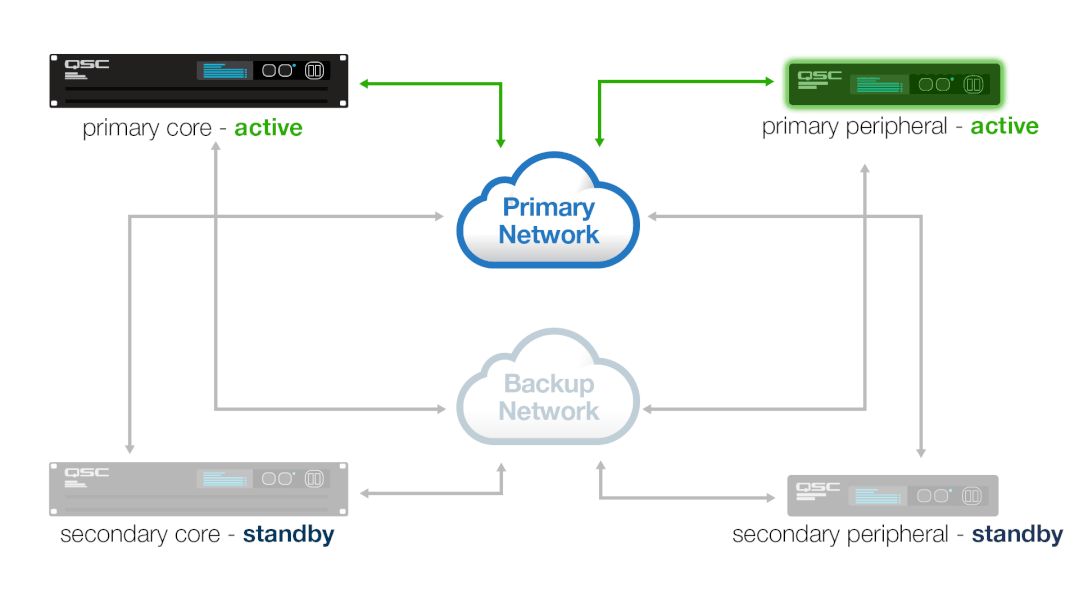

外圍設備冗余示例圖

網絡冗余

你可能注意到了上圖動畫中最后一個畫面顯示的“Is Network Redundant”。每個音頻設備都可以通過LAN B以及Q-SYS Designer軟件來設置為備用設備(將“Is Network Redundant”設為“yes”)。然后處理器會為每一個開啟了網絡冗余的外圍音頻設備建立冗余音頻流連接。

這些連接會一直保持激活的狀態，以確保當LAN A上的主設備出問題時處理器或其他外圍設備可以隨時調用LAN B上的冗余設備。而且當端口、交換機連接丟失時，能夠?qū)崟r(shí)切換備用設備，沒有切換延時音頻也不會中斷。

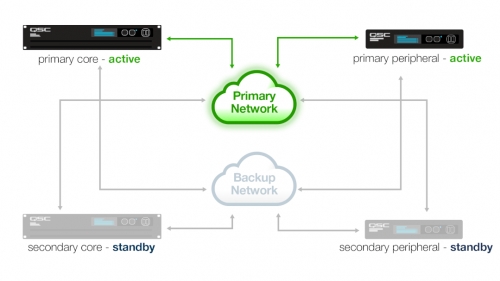

網絡冗余示例圖

Q-SYS生態系統的冗余功能還有一個獨特的亮點值得注意，Q-SYS生態系統提供了軟件化的回聲消除功能，而且系統的冗余包含整個數字信號的處理過程。所以冗余中也會自動帶有回聲消除功能。這對于在展覽館、會議中心或者公司大樓等大型建筑中部署中央化的系統是非常重要的。

無論在哪，只要客戶對系統有高穩定性的需求，QSC都可以提供幫助。從處理器和功放到外設和網絡，Q-SYS都可以進行冗余!
